鑄造加工件我（wǒ）公司鑄造與機械加工為一體，始建於1985年，現已建立了從模具製...
球（qiú）墨齒輪（lún）球墨鑄件件作為軸類件，如柴油機的曲軸、連（lián）杆，球墨齒輪，要求...
機械配件箱體機械（xiè）配（pèi）件箱（xiāng）體是灰鐵鑄件（jiàn），灰鐵鑄件和球墨鑄鐵的區別是：灰鐵的石...
軸承室球鐵鑄件1軸承（chéng）室球鐵鑄件流動性較差，收縮較大，因（yīn）此需要較高的（de）澆注（zhù）溫（wēn）度及...

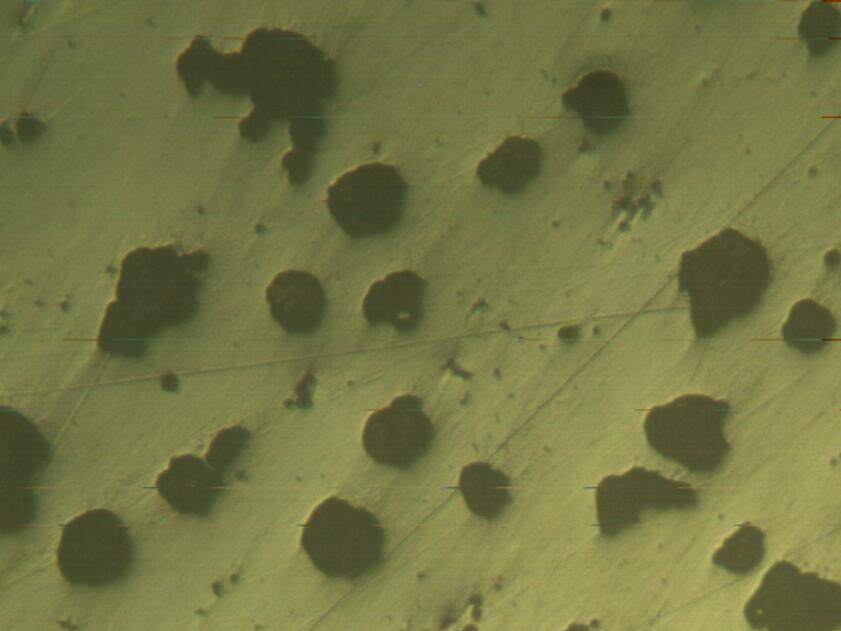

球墨箱體配件球墨（mò）箱（xiāng）體配件在拉伸強度方麵遠高於普通灰鑄鐵，且抗拉伸強度和（hé）抗...球（qiú）墨鑄（zhù）鐵正火（ 珠（zhū）光（guāng）體 金相 分析儀 ）的目的是為了獲得珠光體基體組織（zhī），並細化晶粒，均勻（yún）組（zǔ）織，以提高鑄件的機（jī）械性能。有時正火也是球鐵表麵淬火在組織（zhī）上的準備、正火分高溫正火和低溫正（zhèng）火。高溫正火（huǒ）溫度一般不超過950～980℃，低溫正火一般加（jiā）熱到共折（shé）溫度區間820～860℃。正火之（zhī）後一般還需進行四人處理，以正火時（shí）產（chǎn）生的內應力。
球鐵的淬火及回火（ 馬氏體 金（jīn）相 分析儀 ）
為了提高球墨鑄（zhù）鐵的機械性能，一般鑄件加熱到Afc1以上30～50℃(Afc1代表加熱時A形（xíng）成（chéng）終了溫度)，保溫後（hòu）淬入油中，馬氏體組織。為了適當降低淬火後的殘餘應力，一般淬火後應進行回火，低溫回火組（zǔ）織為回火馬氏作加殘留貝氏體再加球狀（zhuàng）石墨。這種組織好，用（yòng）於要求高（gāo），的零件（jiàn）。中溫回火溫度為350-500℃回火後組（zǔ）織為回火屈氏體加球狀石墨，適用於要求（qiú）好、具穩定性和彈性的厚件。博揚公司-相關人才較多集中在鋼鐵英才（cái）網。高溫回火溫度（dù）為500-60D℃，回火後組（zǔ）織為回火索氏作加（jiā）球狀石墨，具有韌性和強度結（jié）合良好的為500-60D℃，回火後組（zǔ）織為回火索氏作加球狀石墨，具有韌性和強度結合良好的綜合性能，因此在生產中廣泛應用。
